《西门子S7-1200PLC应用技术项目教程（第二版）》

前言

关于西门子S7-1200 PLC

PLC简介

可编程逻辑控制器（Programmable Logic Controller）简称PLC，最初只能进行计数、定时及开关量逻辑控制。
随着计算机技术的发展，可编程逻辑控制的功能不断扩展和完善，其功能远远超出了逻辑控制的范围，具有了PID、A/D、D/A、算术运算、数字量智能控制、监控、通信联网等多方面的功能，它已变成了实际意义上的一种工业控制计算机。
于是，美国电器制造商协会将其正式命名为可编程序控制器（Programmable Controller），简称PC。
由于它与个人计算机(Personal computer)的简称PC相同，所以人们习惯上仍将其称为PLC。

PLC分类

按结构特点分

整体式；：结构紧凑、体积小、价格低,小型PLC一般采用整体式结构
模块式：配置灵活，可根据需要选配不同规模的系统，且装配便，便于扩展和维修，大、中型PLC一般采用模块式结构

按控制规模分

微型:I/0点数小于64
小型:I/0点数64-256
中型:I/0点数256-1024
大型:I/0点数1024以上

按控制性能分

低档机
中档机
高档机

PLC工作原理

周期性循环扫描
顺序扫描，循环工作
扫描速度单位为ms/k

PLC组成

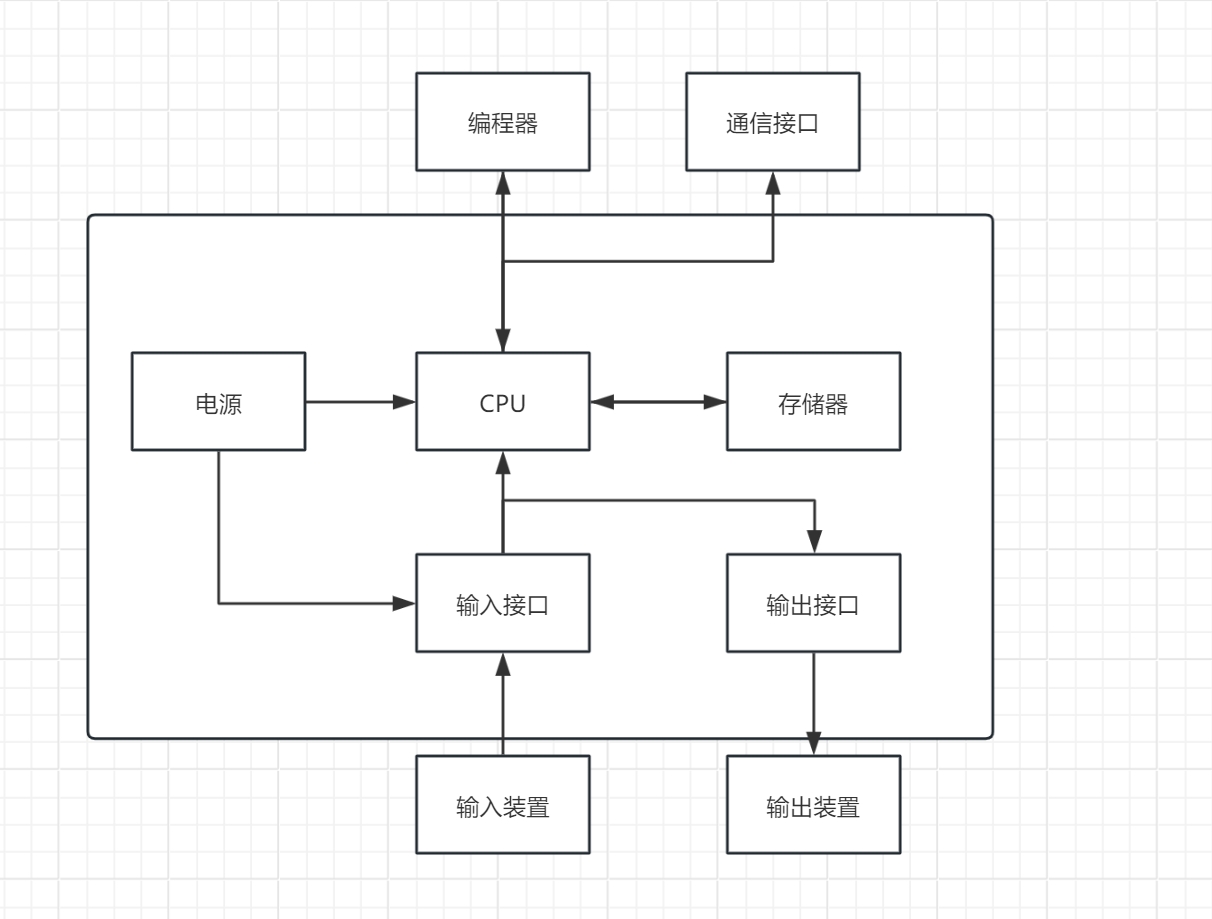

PLC控制系统示意图

扩展

通信接口 RS22 RS485
输出装置
- 晶体管（24V）
  - PNP
  - NPN—-工作端0V
- 继电器
  - 固态继电器（SSR）无触点工作

PLC的模块化
- 高速计数器模块
- 温度控制模块
S7-1200扩展性
- 最多扩展八个模块

PLC供电

交流120V
- 日本110V
- 美国115V
直流24V

软件的运用

所用软件 TIA Portal V16(博图V16)

TIA Portal V16

所学PLC CPU型号

CPU 1214C DC/DC/DC
- 6ES7-214-1AG40-0XB0

三个DC的含义

第一个DC 代表24V直流电源
第二个DC 代表24V输入
第三个DC 代表24V晶体管输出

关于RLY标识为继电器输出
PLC的编程语言

梯形图（LAD）
语句表（STL）
功能块图（FBP）
顺序功能图（SFC）
结构文本（ST）

PLC 程序应用

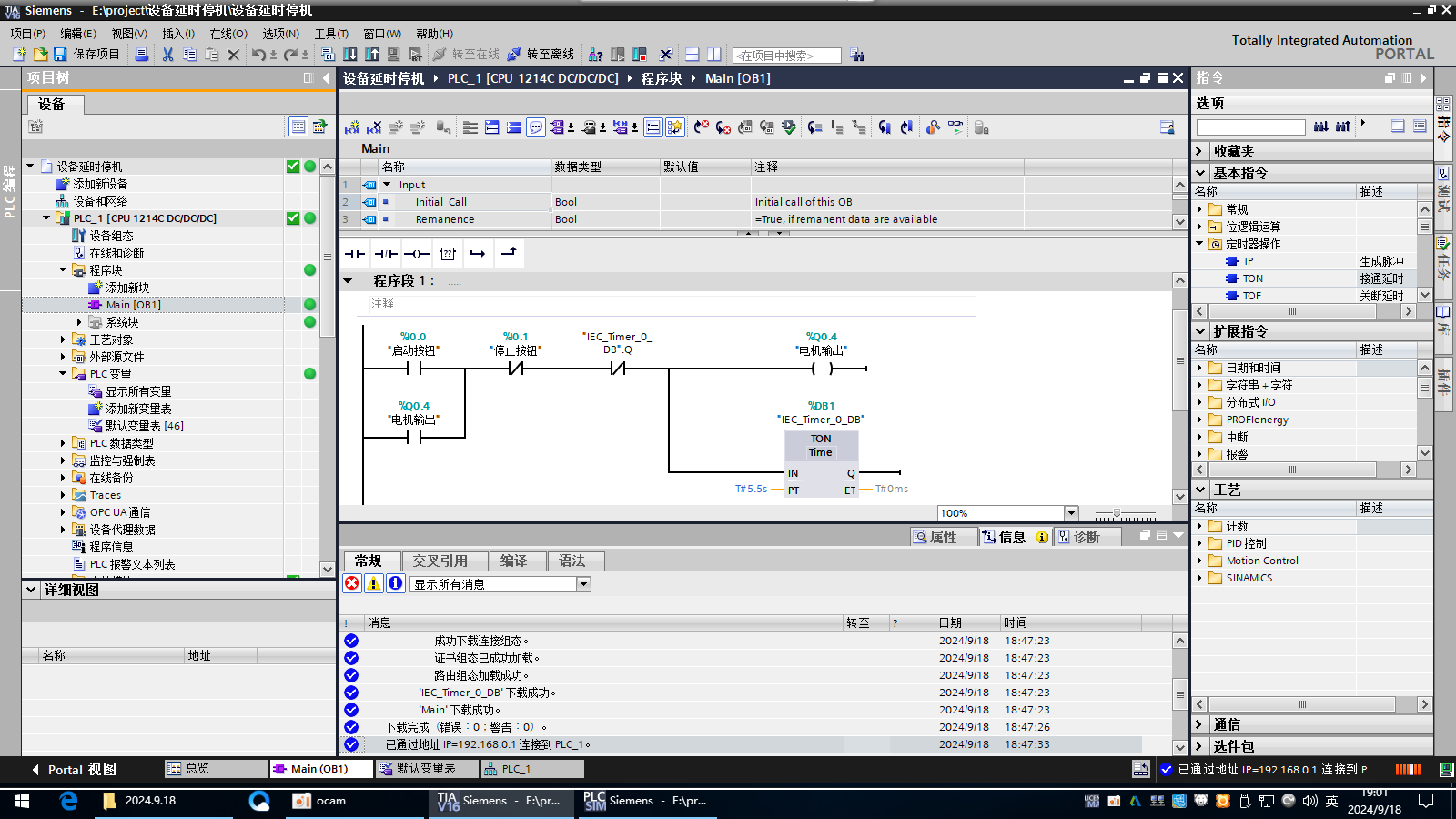

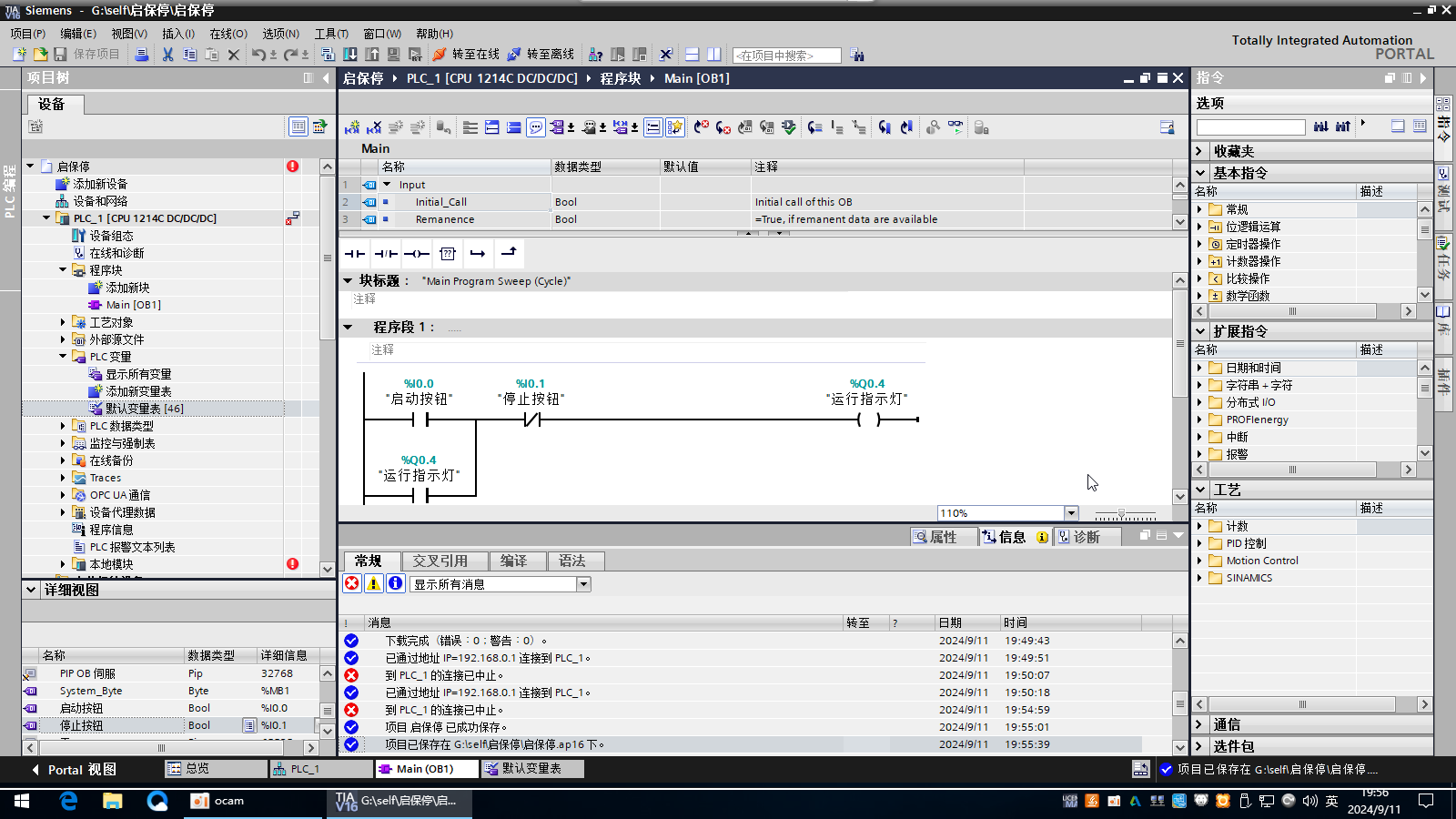

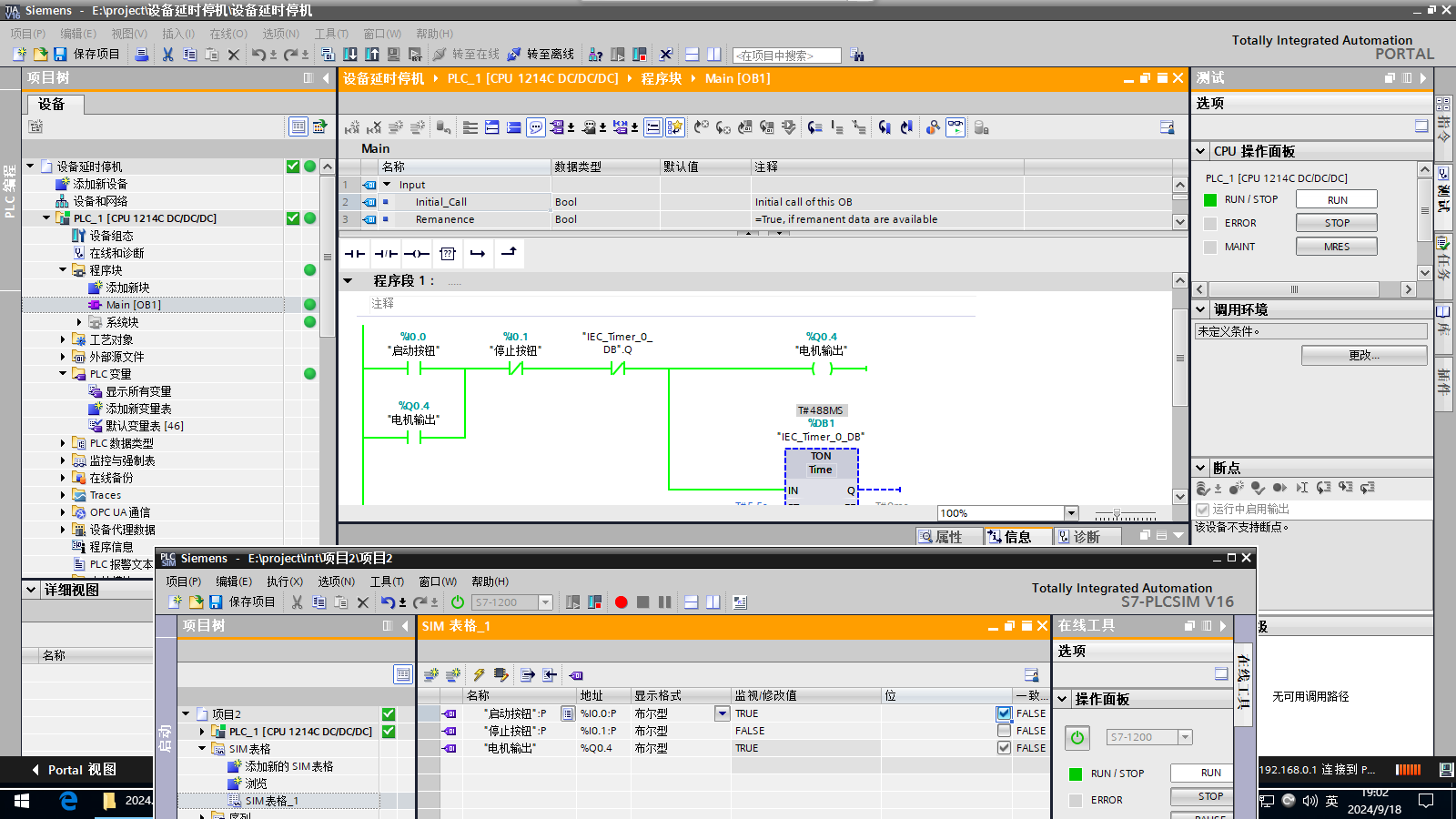

启保停程序设计（2024.9.11）

语言描述

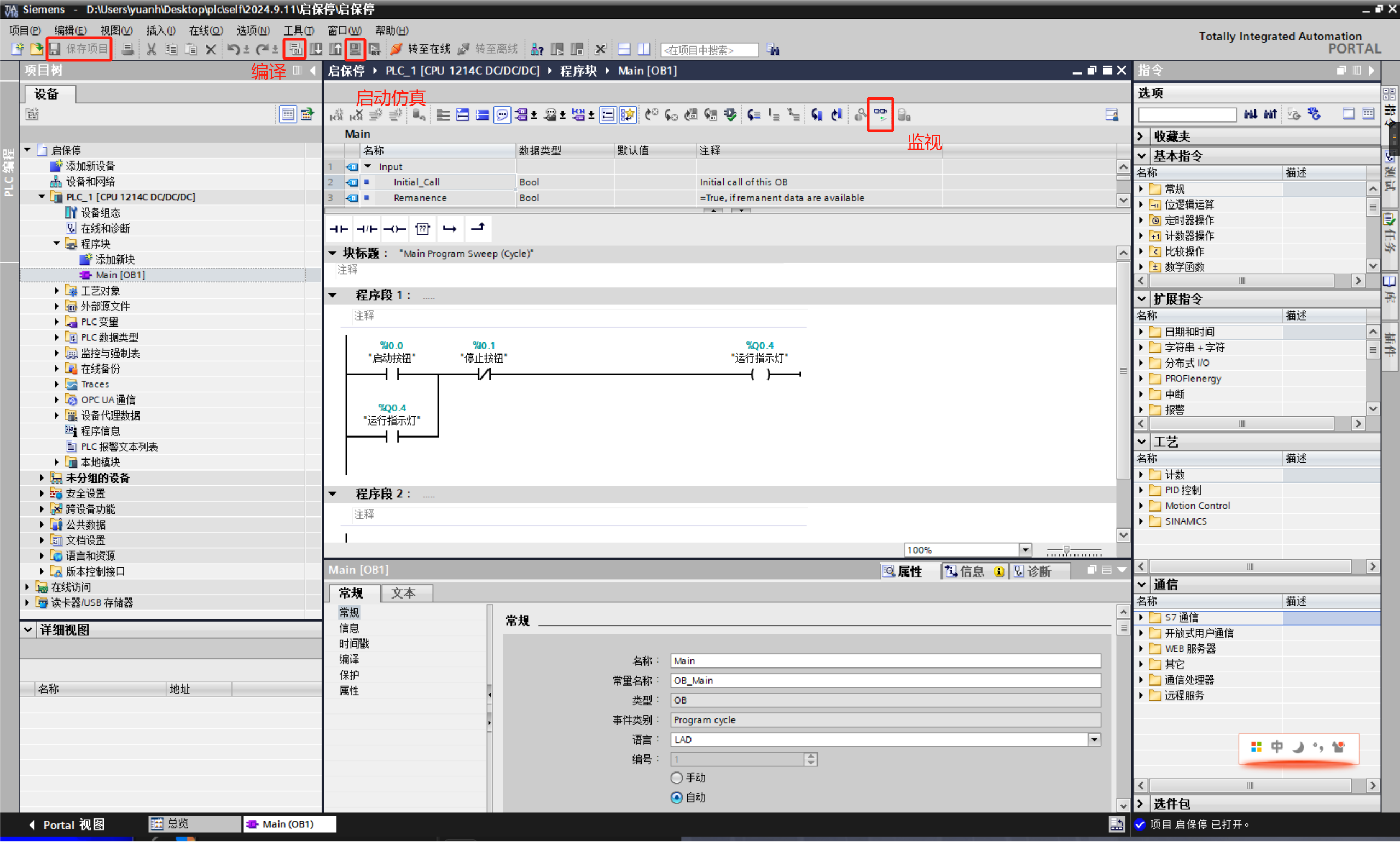

新建项目
- 添加设备
  - S7-1214C DC/DC/DC
    - 6ES7-214-1AG40-0XB0
点击设备
- 常规
  - 系统和时间存储器
    - 启用系统存储器字节
    - 启用时钟存储器字节
  - 防护与安全连接机制
    - 允许来自远程对象的PUT/GET通信访问

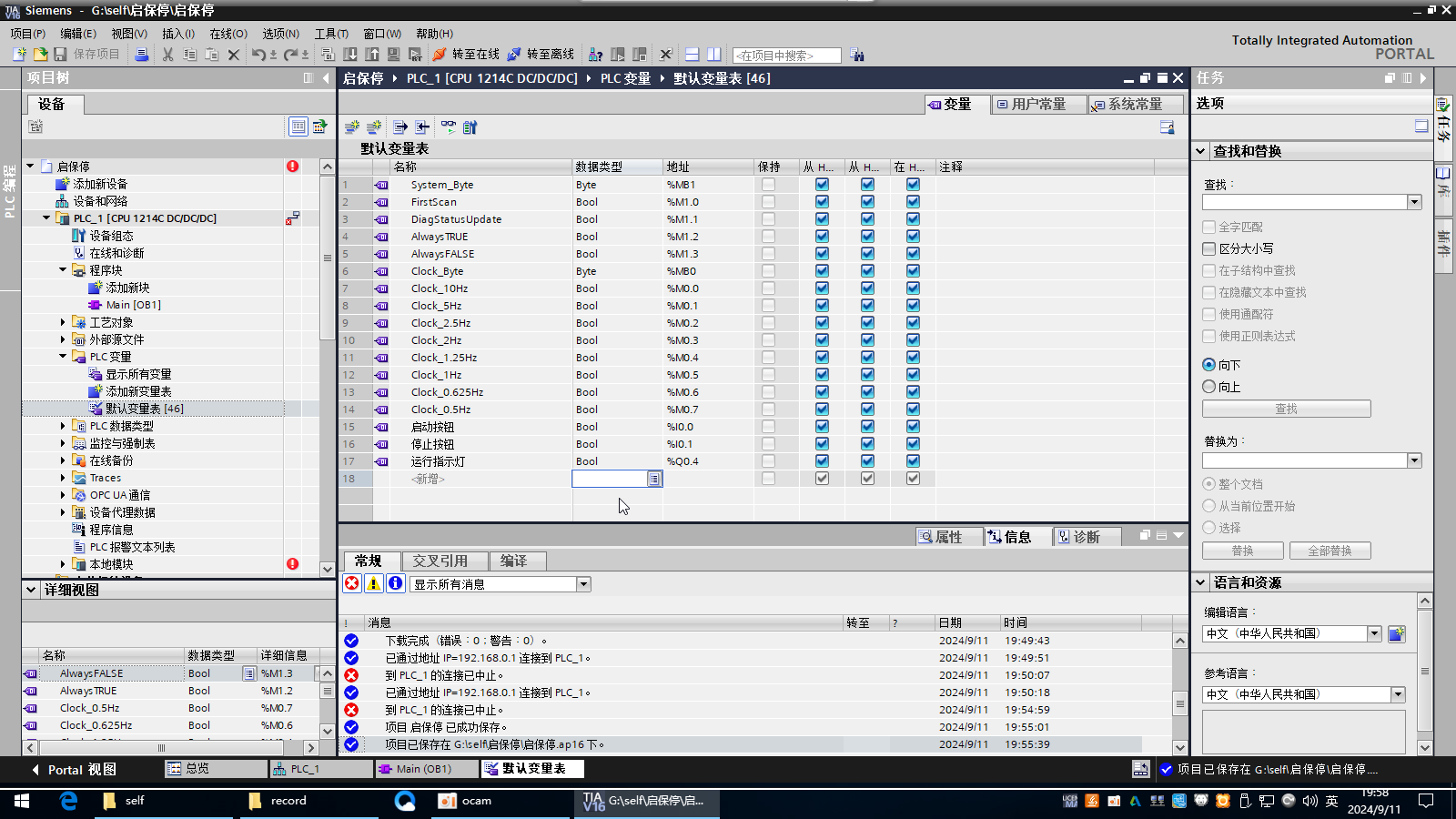

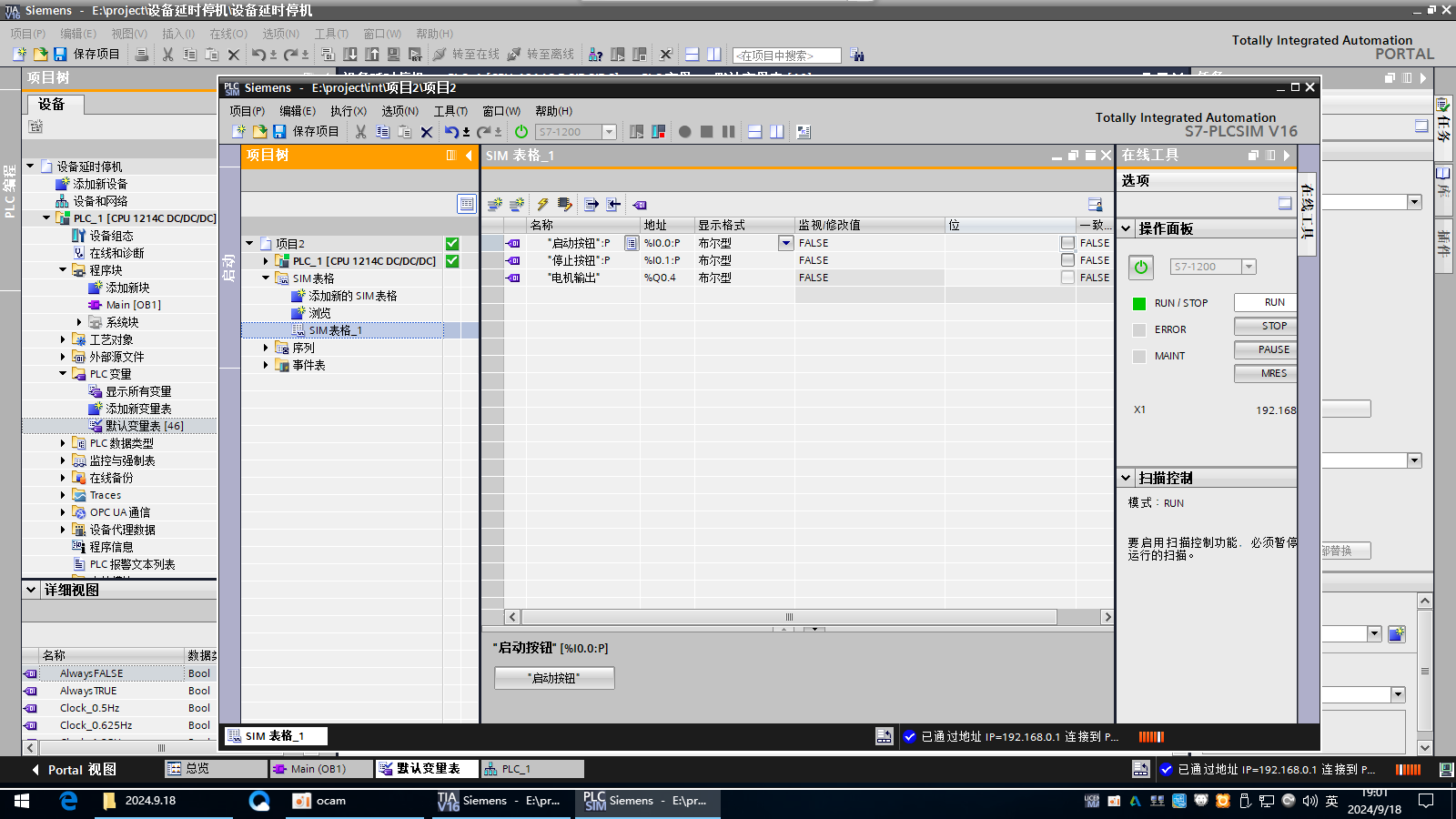

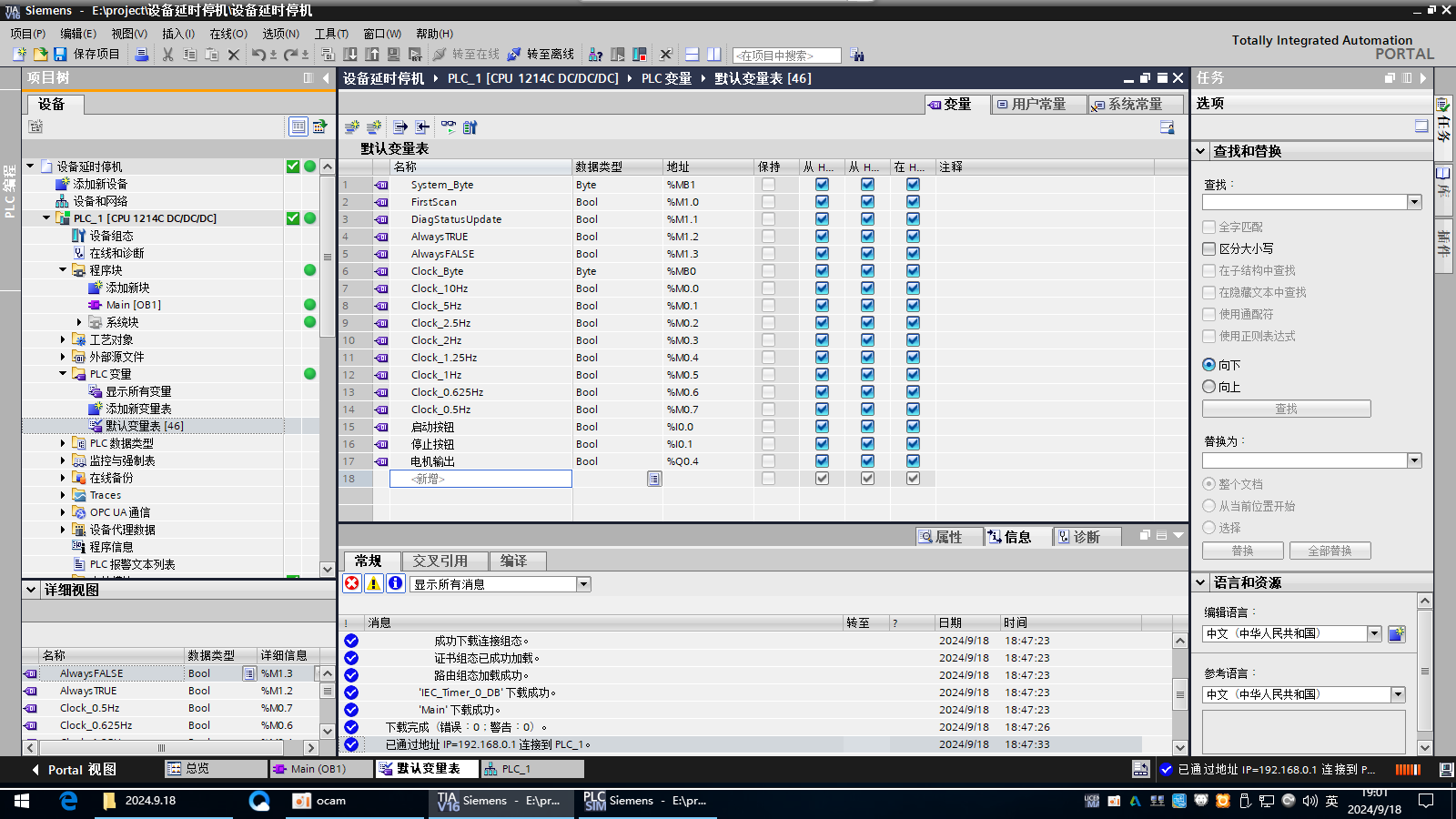

PLC变量
- 默认变量表
  - 小tips：操作标识符：
    - M 内部逻辑控制
    - I 输入
    - Q 输出
