《液压与气压传动》笔记

《液压与气压传动》

项目一 概述

一、传动定义

液压油为工作介质进行运动或动力传递
流体分为：液压、气压

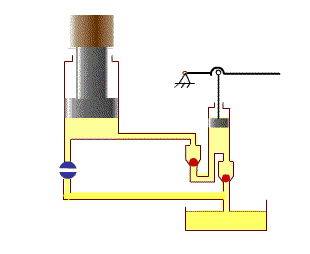

二、工作原理图（例如液压千斤顶）

1. 组成：大小液压缸、吸、排油单向阀、截止阀
2. 工作原理：
   • 吸油过程：上提杠杆，小缸下腔密封容积上升，压力下降
   • 排油过程：下压杠杆，小缸下腔密封容积下降，压力上升
3. 液压传动特点
   1. 用具有一定压力的液体来传动
   2. 传动过程中必须经过两次能量转换
   3. 传动必须在密封容器中进行，而且容积要发生变化

• “工作压力取决于负载”，而与流入的液体多少无关–连通器原理

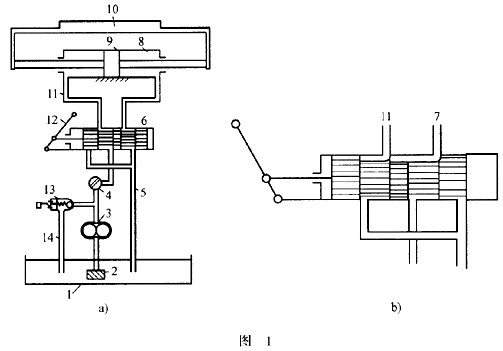

液压传动系统组成（例如磨床工作台液压系）

1. 组成：
   • 油箱
   • 过滤器
   • 齿轮泵（液压泵）
   • 溢流泵
   • 节流阀
   • 换向阀
   • 液压缸
2. 工作原理
   • 吸油：泵–节流阀–换向阀（左）–液压缸（左） 向右移动
   • 回油：缸（右）–换向阀（左）–油箱
3. 组成
   1. 动力元件：将机械能转换为液压能的装置
      • 液压泵（从上-下代表动力与成本）
        • 齿轮泵
        • 叶片泵
        • 柱塞泵
   2. 执行元件：将机械能转换位机械能的装置
      • 液压缸
      • 液压马达
   3. 控制元件
      • 方向换向阀
        • 单向阀
        • 换向阀
      • 流量控制阀
        • 节流阀
        • 调速阀
      • 压力控制阀
        • 溢流阀
        • 泄压阀
        • 顺序阀
        • 压力继电器
4. 辅助元件：油箱 油管 过滤器
5. 工作介质：液压油

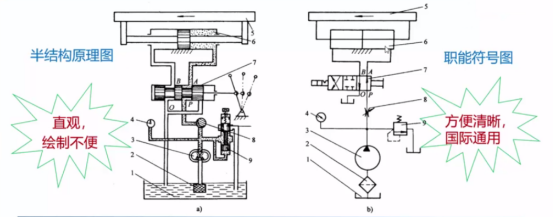

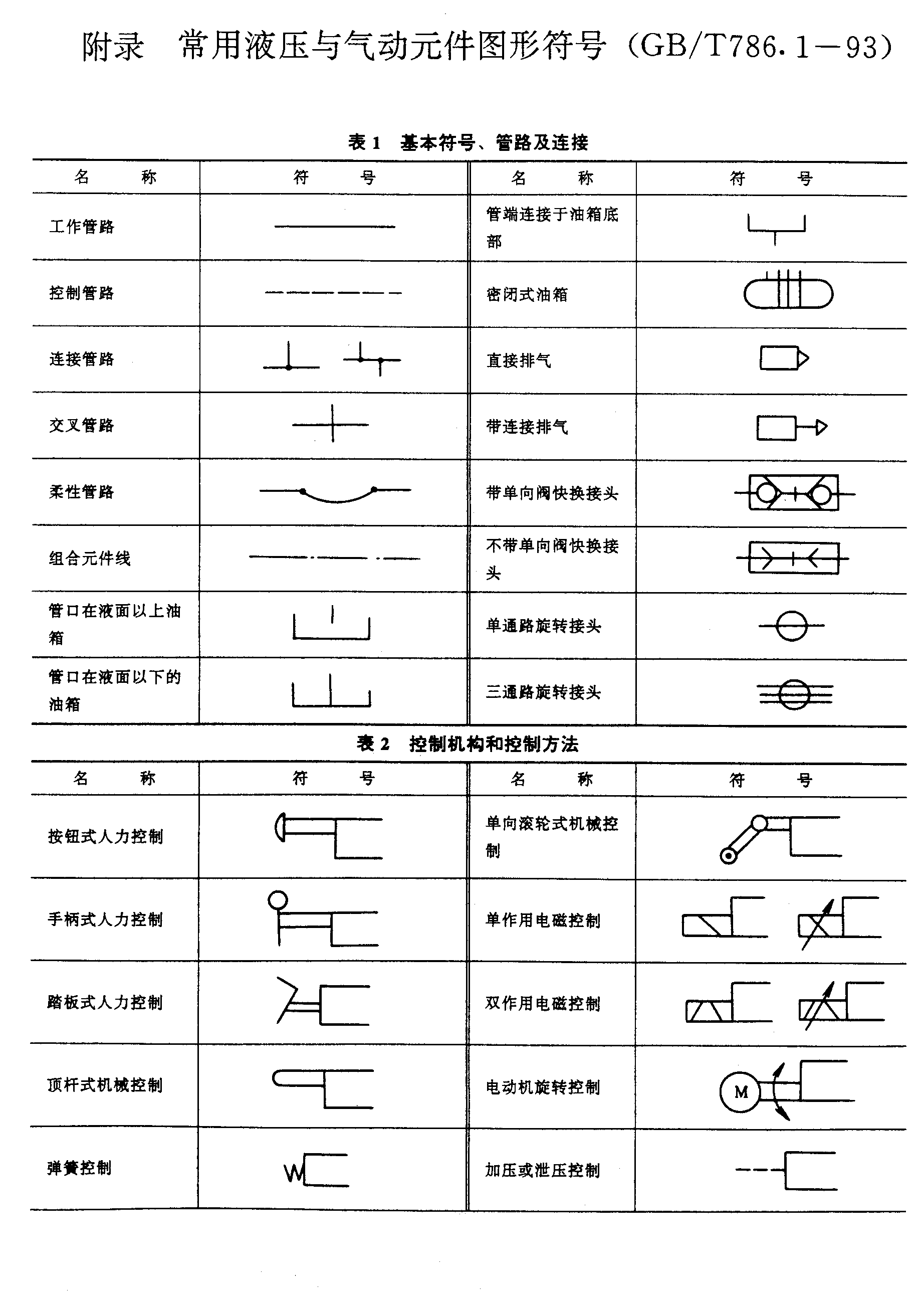

职能符号图

---

—未完待续–
